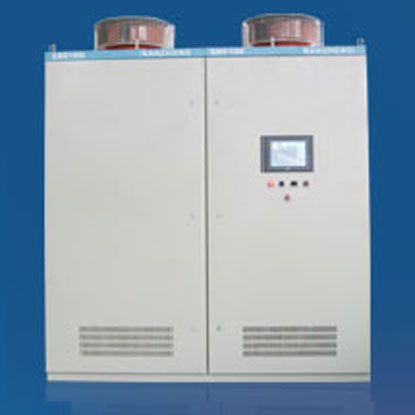

薩梅特高壓高頻斬波調速節能裝置
High Voltage Chopper Control And Energy Saving Device
節電率：10%-40%
針對高壓變頻調速的高成本問題，利用領先的技術優勢以及強大的生產能力，薩梅特在全球較早推出了針對高壓電機的高頻斬波調速節能裝置。它與高壓變頻器相比，投資更少，體積更小，安全性更高，具有更好的性價比，值得大力推廣！
高頻斬波調速節能裝置的全稱為雙閉環控制的高頻斬波串級調速裝置。在高壓內反饋電機的轉子電路中，通過斬波器高頻PWM調制調節大功率電子開關的開通和關斷時間的比率，改變串入轉子回路的等效電勢的大小，從而改變轉子電流，來調節轉速，并通過變流器和反饋繞組將轉差功率回饋到電網，達到高效調速節能的目的。
該調速裝置利用繞線式電機轉子和反饋繞組的低電壓控制高壓電機（3kV/6kV/10kV）；利用小容量（電機容量的30%-40%）控制大容量電機。該裝置針對繞線轉子異步電動機，從轉子側實現電機的調速，效率高，節能效果好，平滑無級調速，相對于從定子側通過變頻實現調速的中高壓變頻器，該裝置容量小，體積小，成本低，控制方便，維護容易。對于大容量高壓風機、水泵等負載，調速范圍不是很大（40%-100%）的應用場合，具備更好的適用性和無與倫比的市場競爭力！
系統構成：
該調速系統由繞線式交流異步電動機和斬波串調控制裝置構成。
主回路系統構成：繞線式電機＋斬波串調控制裝置＋逆變變壓器；斬波串調控制裝置主回路主要由 啟動/切換單元、整流單元、斬波單元、逆變單元構成；
繞線式電機：與鼠籠式電機相比，繞線式電機有轉子滑環以及碳刷；
逆變變壓器：電機調速后節約的電能通過反饋變壓器反饋到電網，逆變變壓器原邊繞組電壓為高壓3kV/6kV/10kV，副邊繞組為小于1kV的電壓等級
技術特點：
采用最新32位DSP數字信號處理器完成數字控制；
電機電流、速度雙閉環控制技術；
具有電網快切功能，短時停電再起動功能；
根據電機參數來智能優化調節裝置參數，達到電機最優控制；
PLC完成邏輯和工藝控制；
人機界面完成就地和遠方控制等
性能指標：
電機功率:220kW-3000kW,3kV/6kV/10kV+10%,-30%;50HZ±5%；
電機類型：內反饋電機或繞線式電機；
調速范圍:40%-100%無級平滑調速(特殊調速范圍可另行設計)；
穩態調速精度:≤1%；
調速裝置效率:≥98%；
總諧波:≤3%；
過載能力:不低于對應的國家或行業標準；
控制信號:4-20mA，(或0-5V)；
環境溫度:-10℃—+40℃；
運行環境:室內無腐蝕性氣體及塵埃；
噪音:≤80dB；
適應海拔:1000米以下(1000米以上適當降容使用)；
柜體顏色:為供方的常規顏色（如有特殊要求，可定制）；
柜體防護等級:IP20；
冷卻方式:強迫風冷；
重量：1800kG(1000kW以下)
更多產品介紹、成功案例等資料歡迎致電薩梅特咨詢
